煤炭存储防扬尘措施新思路——气膜封闭式煤场

发表时间:2017-08-02责任编辑:球盟会

  一、 传统煤场现状

  由于煤炭在生产、转运过程中会产生扬尘,造成对大气环境的污染,目前新建项目一般多设计为封闭煤场, 为满足环保要求部分电厂已有煤场已进行全封闭改造。

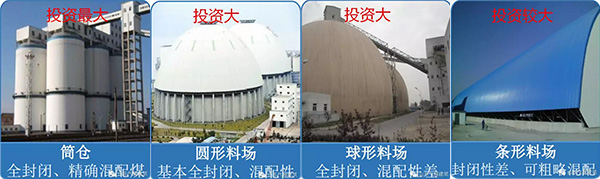

  二、主要封闭储煤设施

  国内燃煤发电厂主要采用条形式料场,封闭大多采用钢网架形式,而考虑到电力生产对安全可靠性要求高,国内电力设计中,汽机房屋面结构选型基本不考虑网架形式,煤棚由局部干煤棚做到全封闭煤棚后,不建议采用钢网架。这些传统的储煤设施都面临投资大、难维护的问题。

  三、气膜煤场主要系统组成

  1、物料进出设备系统

  2、膜材、钢缆系统

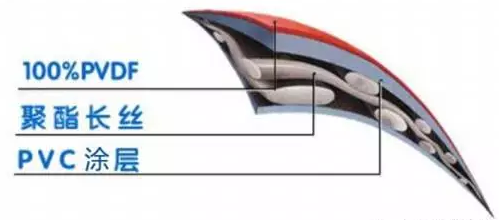

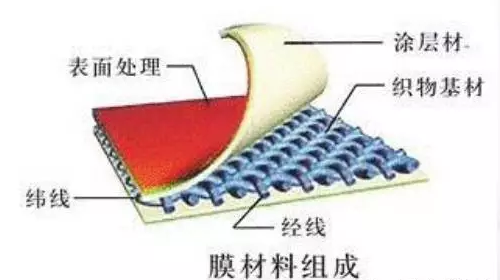

  基层:采用聚酯纤维,经纬向布置,提供膜材强度。

  涂层:以PVC(聚氯乙烯)作为表面涂层,使膜材具有机械强度高,耐腐蚀和阻燃等特点。

  面层:在PVC涂层表面涂覆PVDF(聚偏二氟乙烯)进行保护,使其具有优良的抗紫外线、防老化和防污自洁等性能。

  力学性能:中等强度的PVC膜,厚度1.2mm,拉伸强度相当于钢材的一半。

  光学性能:透射率可达7%,透射光在结构内部产生均匀的漫射光,无阴影,无眩光。

  防火性能:具有卓越的阻燃和耐高温性能,达到中国、美国、日本、法国、德国等多国标准防火要求。

  自洁性能:易于清洗附着污渍,雨水会在其表面聚成水珠流下,使膜材表面得到自然清洗。

  耐腐蚀性:耐各种强酸强碱腐蚀,不燃烧,耐老化。

  工作温度:-40~70℃。

  独有的专利技术----斜向网状钢缆系统

  斜向网状钢缆的作用是:1)提供最佳的稳定性来抵抗大风暴雪,能抵挡16级台风和超过250kg/㎡积雪;2)减少膜体承受荷载,延长结构的寿命,使其成为永久性建筑结构

  3、通风、抑尘系统--通风

  独有的通风系统,有组织进风、有组织排风,有效保棚内外压差,并使棚气流轻柔流畅,降低二次扬尘。风口设置导风及水浴除尘装置,去除排风带出的粉尘,防止形成二次污染。

  4、消防系统--消防

  主要包括棚外消火栓系统、棚内消防水炮系统、消防车进出门、应急疏散通道组成。煤棚顶部设置一定数量常开排风口,把煤棚内部聚集的瓦斯气体排至室外。

  5、电气自动控制系统--系统组成

  主控制系统

  l 系统集成化设计,一体安装及控制。

  l 风压传感器收集动态数据,风感控制单元自动控制充气系统运作

  l 智能远程PLC控制

  补充新风系统

  l 地面通风口设计,换气轻柔流畅,不会对运动产生任何影响

  l 每小时6-16次的通风次数,保证气膜建筑内空气的绝对新鲜度

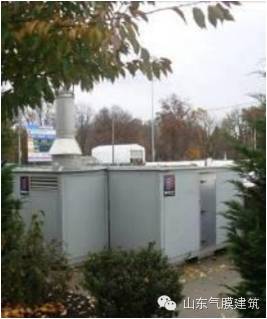

  空调暖气系统

  l 利用一体的空调采暖系统进行制冷、加热或除湿

  l 地面通风口设计,冷却整个表面区域,不需要内部管道

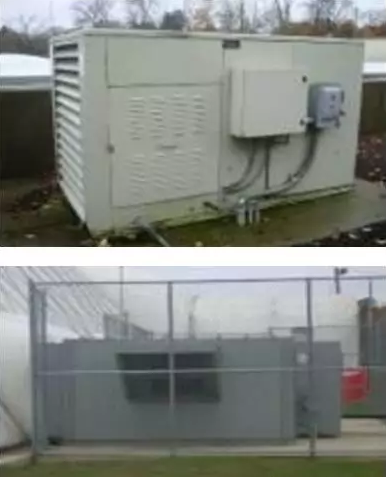

  应急备用系统

  l 当主充气系统故障或动力不足时提供充气

  l 由使用燃油或者燃气的马达提供动力

  l 自动启动和运行

  6、照明系统

  膜材料可滤除大部分紫外线,对自然光的透射率可达7%,独特照明设计,将光源直射到内膜并形成真正的二次反射照明。较传统的吊式照明整体节约30-50%的照明费用。提供100%的光照效果,光线均匀、无眩光、不晃眼,没有黑影及照明死角。

  7、门禁系统—人员通道

  人员通道:人员出入口可选配多页旋转门、双页互锁门,保证人员进出的同时不会泄压。

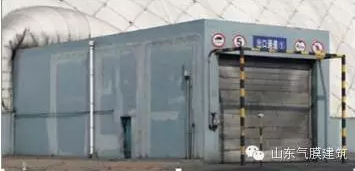

  汽车通道:大空间气锁结构,保证大型设备及车辆进出。

  四、施工安装

  1、地面处理

  2、设备材料入场

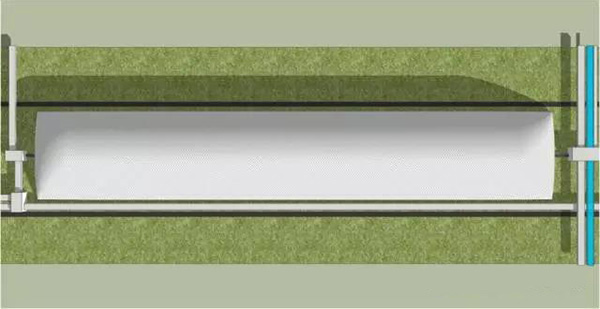

  3、平铺气膜

  4、通道膜材安装

  5、固定膜材

  6、开始充气

  8、充气完毕

  五、施工周期:网架煤棚 VS 气膜煤棚

  网架煤棚安装 约30000㎡,施工工期:土建60天,网架安装120天-150天,共计180天-210天。

  气膜煤棚安装 约30000㎡(无斗轮机) ,施工工期:土建30天,气膜安装20天,共计50天。

  六、气膜煤棚优势

  1、密闭性好,能满足更高的环保要求;能够达到北美生态景区环保要求的储煤场

  2、工厂化制作,现场组装简单,工程质量易于保证;

  3、工程初始投资小,且维护费用低;

  4、施工工期短、安装简单,尤其适合改造项目,便于冬季施工;

  从上可以看出,气膜煤棚基础施工节省30天,总工期节省140天。

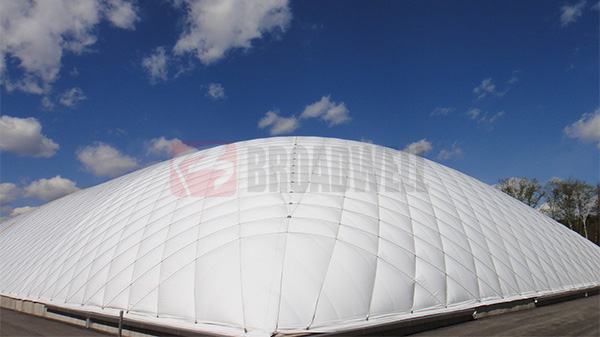

  5、能实现更大跨度和体量;内部无需任何框架或梁柱支撑,跨度理论上可达180米,最高可达90米高;

  6、耐蚀性好,主体结构免维护,特别适合微酸性环境的煤棚项目;

  7、自重轻,对地基基础要求低;网架煤棚基础:点承式,一般每隔8m左右设一柱脚支座,自重较大,基础荷载较大,一般情况下需要做地基处理。

  8、透光性好,节约照明电能。

  较传统的吊式照明整体节约30-50%的照明费用,提供100%的光照效果。
